瑜伽垫CO2超大范围动态激光打标机 1600mm*1800mm 一次打两片
一、配置清单及产地
|
序号 |
名称 |
产地 |
|
核心配置 |
50mm高速型振镜电机 |
CRD光电 |
|
50mm高速振镜板卡 |
CRD光电 |
|
|
50mm 振镜片X/Y 一对 |
波长光电 |
|
|
振镜头及振镜板卡水冷却板 |
Fm专利设计 |
|
|
三轴动态直线电机及驱动板卡 |
Fm专利设计 |
|
|
三轴动态高速移动精密导轨 |
SNK |
|
|
三轴动态高速拐臂及轴承 |
SNK |
|
|
三轴动态驱动板卡水冷却板卡 |
Fm专利设计 |
|
|
红光指示套组 |
Fm专利设计 |
|
|
红光合束镜片及三轴动态座水冷却套组 |
Fm专利设计 |
|
|
50mm 动态聚焦镜片组1片 16mm Z轴镜片+60mm 2片SnZe 高性价比聚焦镜片 |
贰陆光电 |
|
|
120*90*4mm SnZe 保护窗片 |
贰陆光电 |
|
|
数字转模拟DA卡 |
Fm专利设计 |
|
|
玻璃管信号隔离板 |
Fm专利设计 |
|
|
全数字3维动态打标卡
|
Fm专利设计 |
二、技术指标
|
振镜扫描系统 |
飞码激光定制50mm 水冷散热型振镜 空走速度：10000mm/S
重复定位精度： 0.005 最大扫描速度：10000mm/s |
|
聚焦系统 |
飞码激光专利 三维动态聚焦系统专为1000-1800mm范围
|
|
激光器 |
成都微距 定制打标玻璃管 120W |
|
打标范围 |
1600mm×1800mm
|
|
光学镜片 |
贰陆光学 |
|
最大切割厚度 |
3mm |
|
最大升降高度 |
0 |
|
冷却方式 |
高精度恒温水冷 （压缩机） |
|
整机功率 |
最大2KW |
|
电力要求 |
220VAC/10A/50-60HZ |
|
软件 |
类JCZ加强版 含旋转轴功能 （含位图标记功能功能） |
|
系统要求 |
WIN7 32位旗舰版，可中英文切换 |
|
环境要求 |
温度 15℃－30℃；湿度 30－80％无结露 |
|
总质量 |
300Kg |
|
机台尺寸 |
2200*1600*2900mm |
三、功能描述

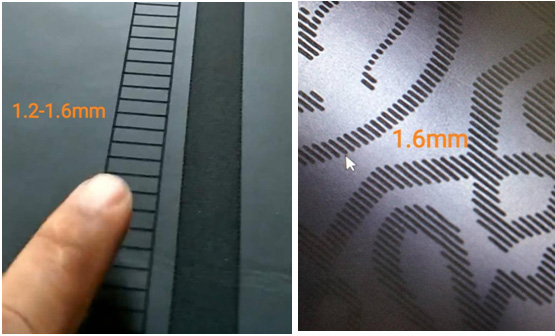

直接可打2张瑜伽垫，手工进行互换。唯一缺点：最小光斑 pu材料上1.2-1.6mm EVA 材料 2.6-3.0mm的粗细。EVA材料几乎不能打，太粗了。
机器价格便宜，雕刻机的价格，飞机一样的速度。
